Quy trình xây tường panel 3D cho nhà lắp ghép (Phần 1)

Tấm panel 3D tôn + xốp + tôn có khả năng chịu lực tốt, bề mặt phẳng và kín, giúp chống ẩm, chống thấm nước mưa hiệu quả nên nếu xây làm tấm tường sẽ giúp móng tránh bị lún lệch, đồng thời tiết kiệm chi phí kết cấu. Bởi vậy, tấm panel 3D được sử dụng rộng rãi trong nhiều hạng mục công trình: nhà lắp ghép, nhà cấp 4, khách sạn, chung cư cao tầng từ khu vực nông thôn tới thành thị. Panel-3D Việt Nam xin giới thiệu tới bạn đọc phần đầu tiên trong loạt bài viết mô tả chi tiết quy trình xây tấm tường panel.

1. Chuẩn bị trước thi công

a) Máy móc phun bê tông

  • Máy nén khí có dung lượng là 11 m³/phút và áp suất không thấp hơn 8 Atmosphe.
  • Máy trộn & đẩy bê tông, công suất đạt 3 m³/giờ.
  • Máy tời kéo tầng cao và cần cẩu mini.
  • Máy khoan bê tông máy cắt sắt cầm tay.
  • Máy cắt thép.
  • Máy hàn điện.



b) Dụng cụ chống đỡ

  • Dàn giáo gồm các cây chống sắt, đủ để bố trí 1 hoặc 2 cây trên 1 m².
  • Đà gỗ hình vuông, tiết diện 10x10.
  • Đà thép hình.
  • Giằng chéo và vam khóa.
  • Ván khuôn được thiết kế sẵn.
  • Các loại thước cuộn dài 30m, thước thép 5m, thước thẳng 2,5m và thước nivô.
  • Dây nivô.
  • Kềm cắt sắt Þ 3 mm và kéo cắt sắt Þ ≥ 6 mm.
  • Kềm bấm kẽm.
  • Đèn khò.
  • Bàn xoa.
  • Bay thép.
  • Búa các loại 2kg và 5kg.
  • Vam bẻ thép các cỡ.
  • Cọ quét bitum.
  • Quả dọi.
  • Máy hàn nhiệt ống nước.
  • Đồng hồ đo điện các loại.



2. Các bước trong quá trình thi công

a) Chuẩn bị mặt bằng thi công

  • Kiểm tra kích thước thực của mặt bằng móng – đà kiền và sàn bê tông so với bản vẽ thiết kế bằng thước dây. Phả vữa bê tông cân chỉnh mặt bằng nếu cần.



b) Xác định vị trí mỗi tấm tường trên mặt bằng:

  • Đánh dấu các lỗ cần khoan để đặt thanh sắt neo Þ10, không được trùng với khe nối của tấm tường. Căn khoảng cách giữa các thanh sắt neo là 50 cm.
  • Đóng thủ công các thanh sắt neo vào lỗ khoan, sao cho phần bê tông ngập trong sàn khoảng 10 – 15 cm.  Sau đó, bôi keo dính Epoxy vào đầu mỗi thanh để tăng liên kết.
  • Quét bitum chống thấm cho toàn bộ phần mặt sàn tiếp giáp với chân tấm tường panel 3D.

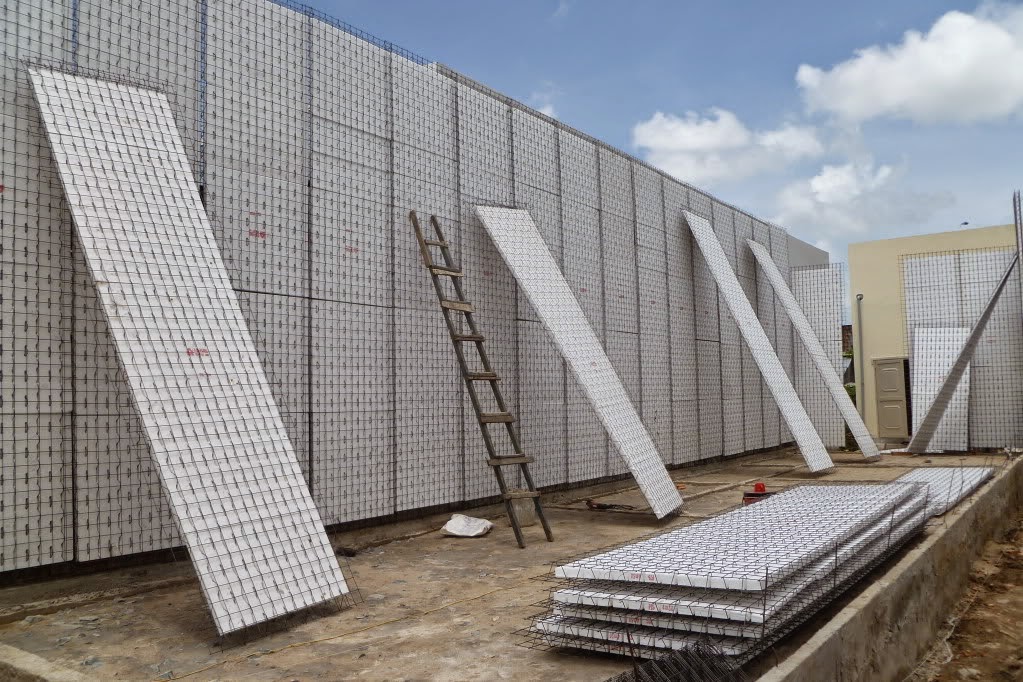

c) Bắt đầu dựng các tấm tường panel 3D:

  • Luồn thanh sắt neo vào khe giữa tấm xốp và lưới thép, rồi buộc với tấm tường panel bằng dây kẽm. Dùng thước thủy kiểm tra độ thẳng đứng và các góc của tấm tường.
  • Tạo các tấm tường cong bằng cách cắt lưới dọc theo mặt lưng đường cong, sau đó bẻ uốn tấm panel theo độ cong cần thiết.



d) Lắp dựng cửa ra vào và cửa sổ:

  • Tại vị trí cửa ra vào và cửa sổ, cắt các tấm panel theo kích thước đã định sẵn. Sau đó, tiến hành gia cố các vị trí này bằng các tấm phụ kiện nhôm.
  • Kiểm tra độ thẳng đứng của các tấm panel trước. Tùy theo chiều cao của tường mà bố trí các cây chống xiên cách nhau một khoảng phù hợp.
  • Ở mặt trong và ngoài của tấm tường, lắp đặt lưới góc và lưới U liên kết cho cửa sổ và cửa ra vào.
  • Bọc khuôn cửa bằng giấy bảo vệ trước, rồi cố định pate cửa bằng lưới U.



3. Lắp đặt đường ống nước sinh hoạt

  • Trên nền sàn và tường, dùng đèn khò tạo rãnh trên tấm xốp để luồn ống của các hệ thống nước đi âm tường.
  • Cố định ống trên sàn bằng kẹp, ống trên tường bằng dây kẽm rồi lắp đặt các hộp nối và hộp đế ngầm.
  • Cắt các ống có độ cứng hoặc kích thước lớn đủ để luồn trực tiếp được qua lưới. Sau khi lắp đặt xong, dùng lưới U liên kết để gia cố phần ống bị cắt.



4. Lắp dựng cốt thép đà cho tấm tường

  • Dựa vào bản thiết kế, lắp đặt phụ kiện sắt và đai chữ U lên đầu tường panel.
  • Phải đóng và lắp ván khuôn đà, neo liên kết vào tấm tường tại chỗ có đà bê tông cố thép đỡ tấm sàn.
  • Đặt các đà gỗ nằm vuông góc với chiều dài tấm sàn, cách nhau khoảng 120 – 150 cm. Tùy vị trí, các cây chống đà gỗ được giãn cách khoảng 60 – 80 cm và cách tường khoản 80 – 120 cm, như vậy sẽ tiện cho việc phun vữa lên tường, trần.
  • Dùng lưới U và lưới góc để lắp các tấm tường và neo liên kết với cốt thép đà.
  • Luồn thép của đà bê tông vào đầu tường và gia cố thêm miếng nhôm vào phần mũ chịu lực của sàn.



(Còn tiếp…)
